FGC  -  FERROVIA  GENOVA  CASELLA

Binari  &  Scambi

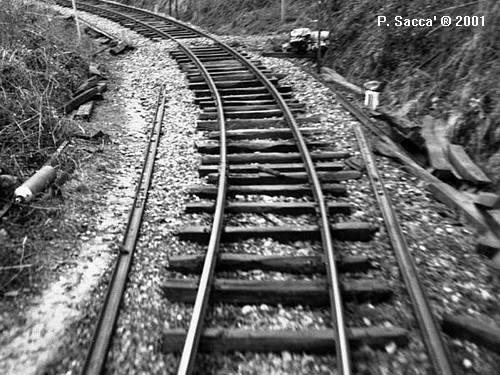

fgc_0136.jpg (61976 bytes) fgc_1094.jpg (37647 bytes) fgc_0700.jpg (50273 bytes) fgc_0183.jpg (40948 bytes)

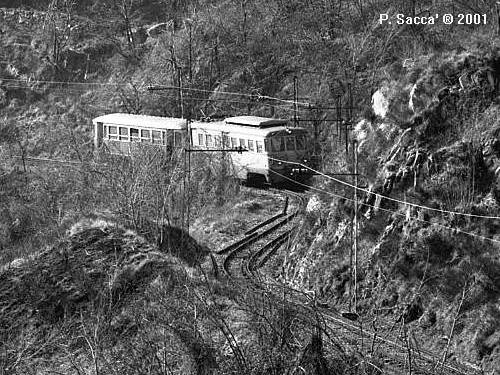

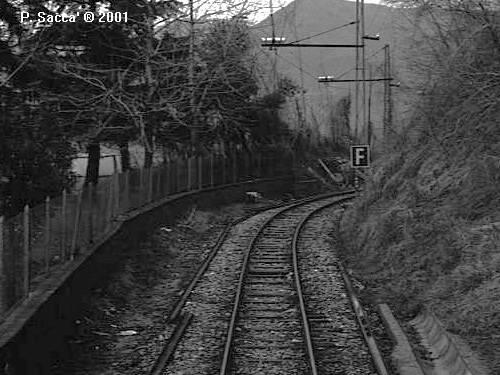

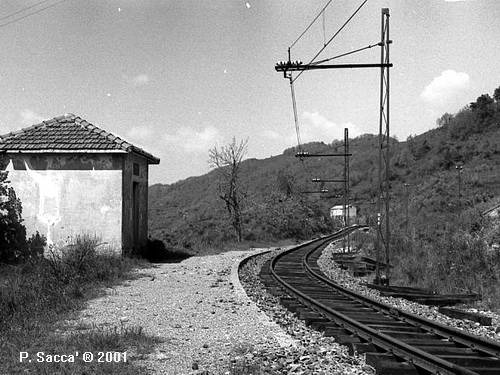

Trensasco: 24.01.77  Torrazza: anni '70  xx: anni '70  S.Olcese T.: anni '70

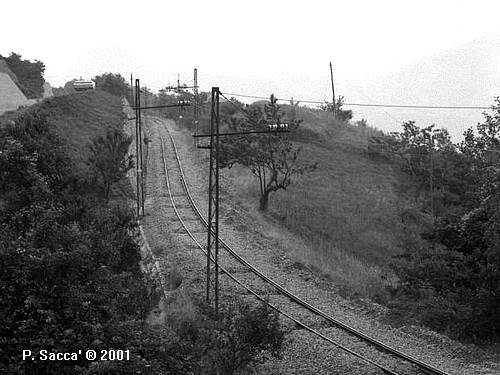

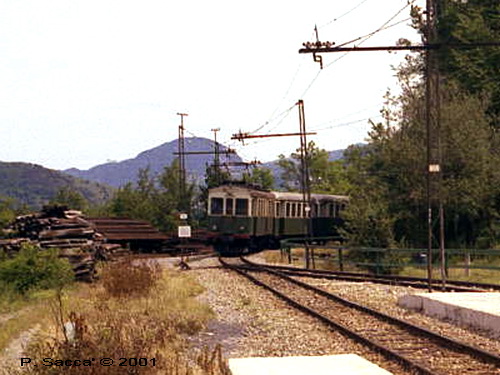

fgc_1099.jpg (44668 bytes) fgc_1100.jpg (36375 bytes) fgc_0138.jpg (96972 bytes) fgc_1098.jpg (77424 bytes)

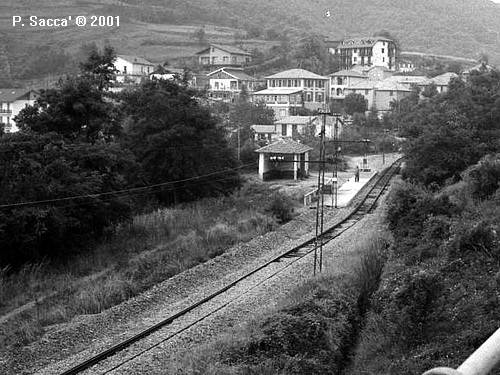

Crocetta: anni '70 Crocetta: anni '70 Campi: anni '80 Campi: anni '80

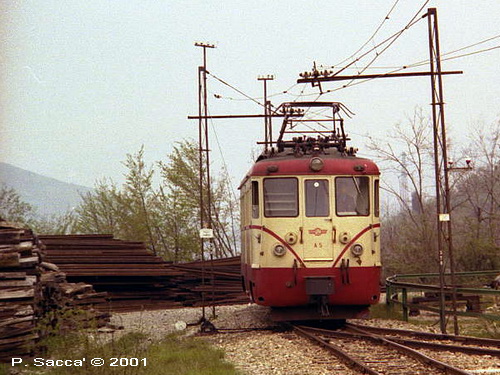

Sopra: il rifacimento totale dell'armamento e' avvenuto nella seconda meta' degli anni '70 con la sostituzione delle rotaie da 27 kgm con le nuove da 36 kgm; i lavori sono iniziati da Genova verso Casella; materiali accatastati a Campi
fgc_1096.jpg (37733 bytes) fgc_0394.jpg (120581 bytes) fgc_0600.jpg (68930 bytes) fgc_0713.jpg (159660 bytes)
Anni '70 21.05.89 07.03.2004 30.05.2004

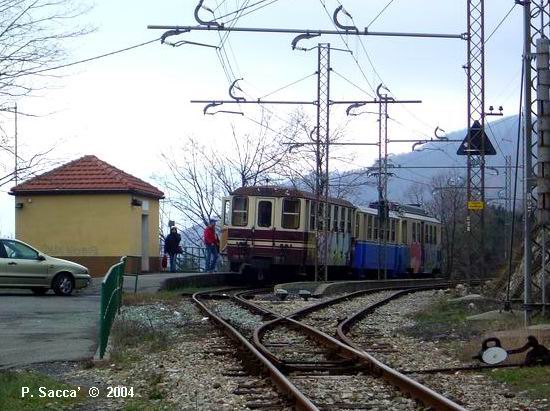

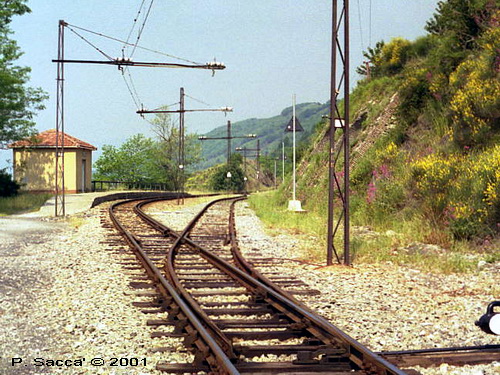

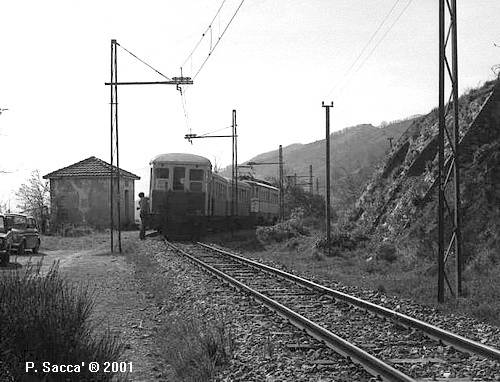

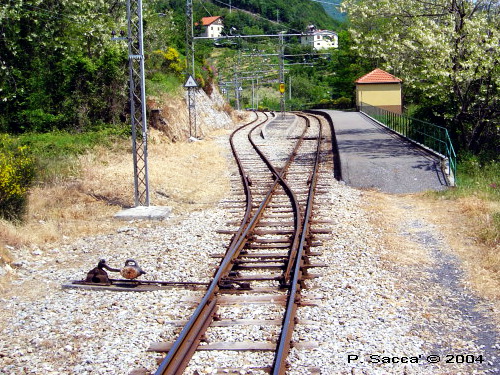

Sopra: a S.Olcese Tullo al momento del rifacimento del binario quello di incrocio non esisteva piu'; e' stato ricollocato anni dopo ( nella seconda foto da sn ancora privo di linea aerea )
Campi: anni '70 Campi: anni '70 Casella Dep.: 16.03.2002

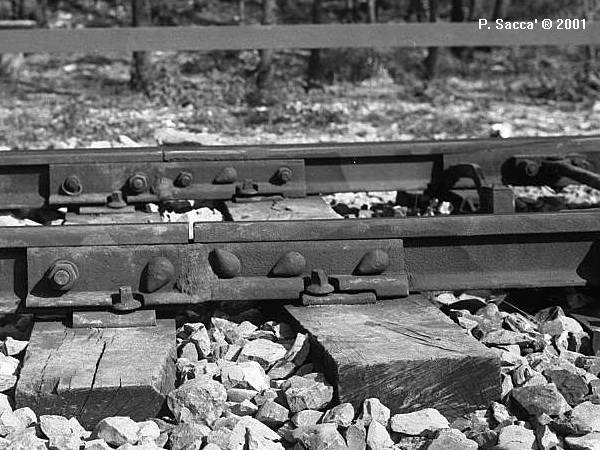

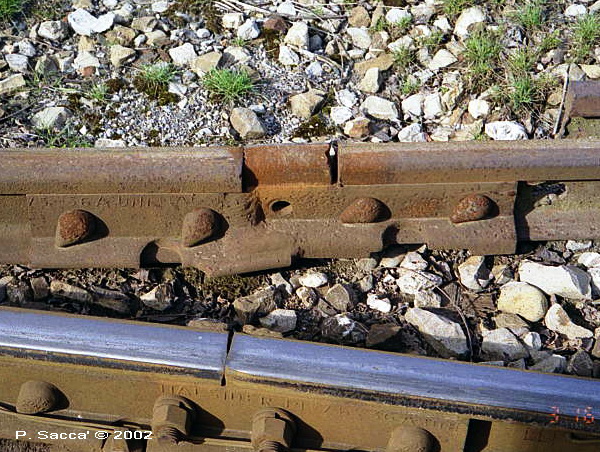

Sopra: gli scambi sono stati sostituiti successivamente per cui per anni sono rimasti in opera quelli da 27 kgm collegati alle nuove rotaie da apposite staffe.

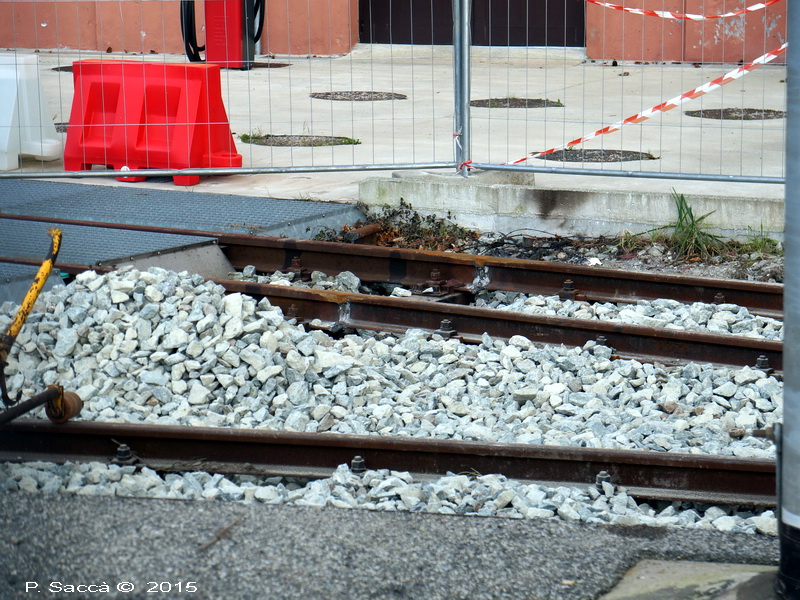

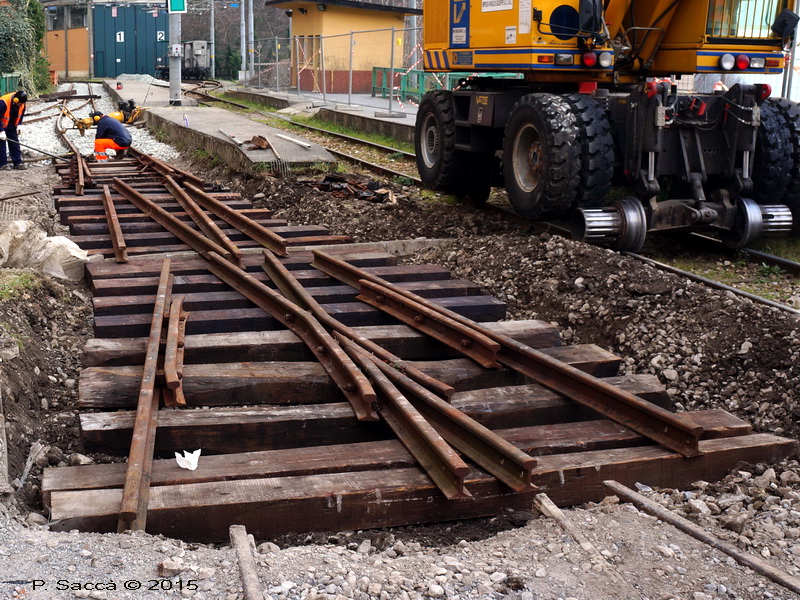

Sopra: Vicomorasso, 7 gennaio 2015 - scambio da 36 kg/m e rotaie da 50 kg/m ( le uniche su FGC - nuova platea di lavaggio )
fgc_0140_a.jpg (56642 bytes) fgc_0571_a.jpg (51759 bytes) fgc_0141.jpg (55516 bytes) fgc_0066_a.jpg (131464 bytes)

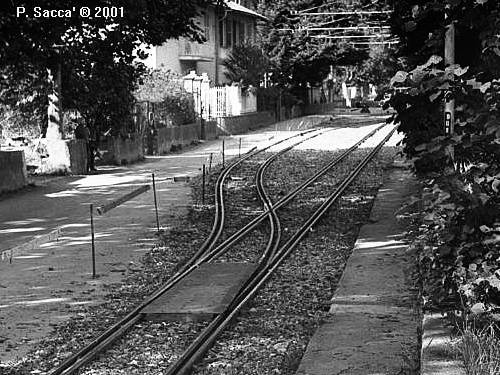

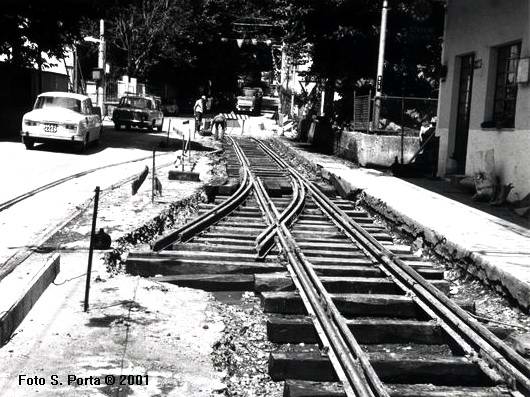

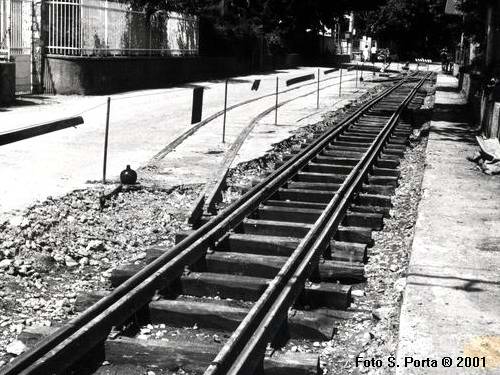

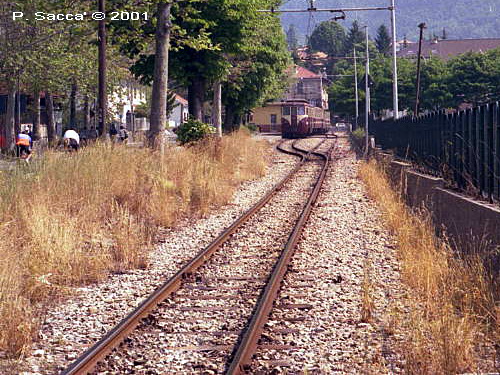

Casella P.: 08.1976 Casella P.: 08.1976 Casella P.: 04.09.76 Casella P.: xx
fgc_0565_a.jpg (130241 bytes) fgc_0563_a.jpg (113248 bytes) fgc_0057_a.jpg (112131 bytes) fgc_1105.jpg (103779 bytes)

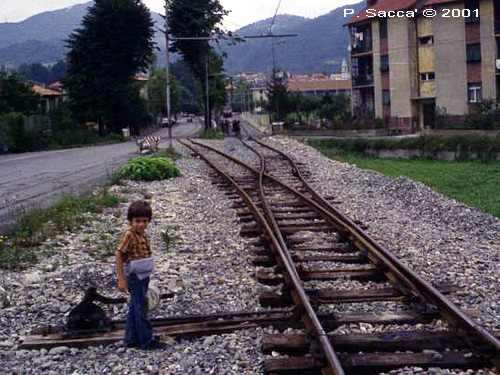

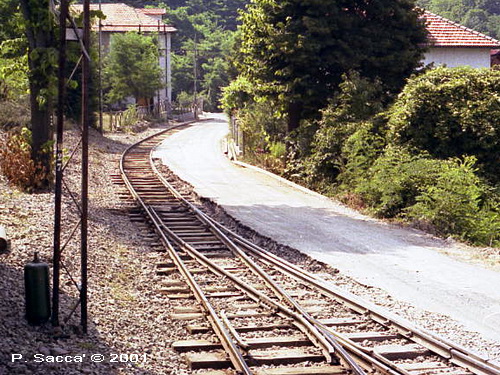

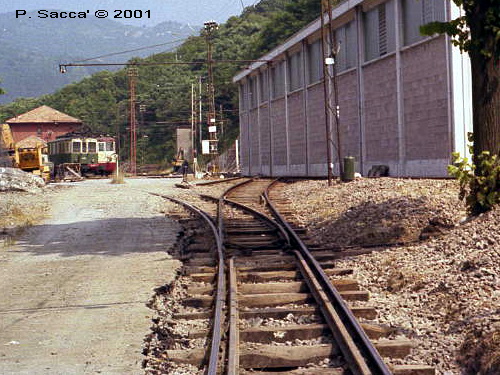

Casella Dep.: 1980 Casella Dep.: 1980 Casella : 1980 Casella : ( 1981 )

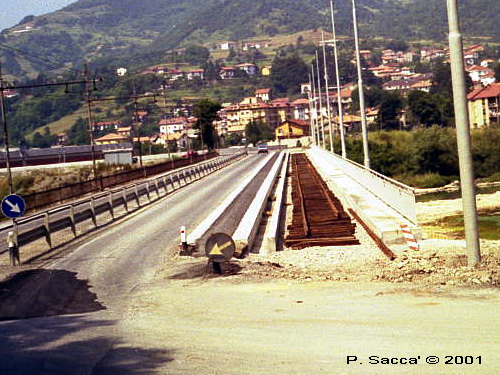

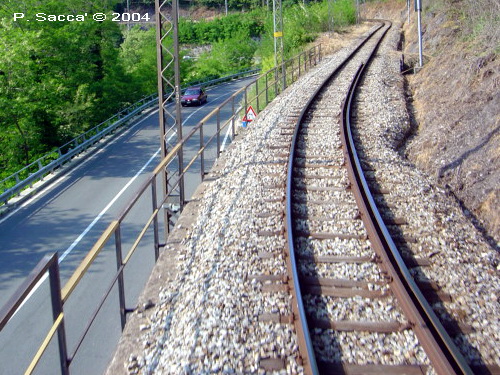

Sopra: il tratto da Casella Deposito a Casella Paese e' stato promiscuo per anni con la strada, prima della costruzione del nuovo ponte sullo Scrivia e della nuova sezione di linea da questo fino a Casella Paese ( con breve raccordo temporaneo )

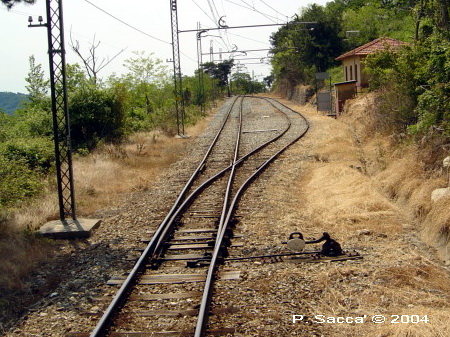

fgc_0637_a.jpg (160291 bytes) fgc_0645_a.jpg (116218 bytes) fgc_0662_a.jpg (154741 bytes) fgc_0581.jpg (133145 bytes)

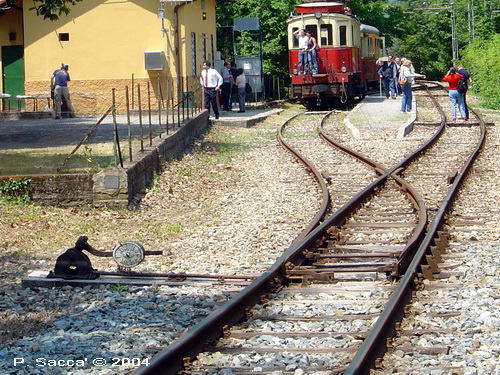

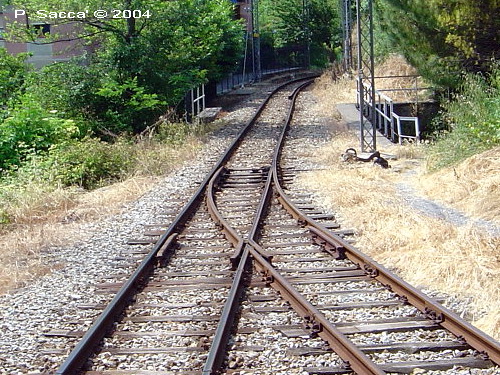

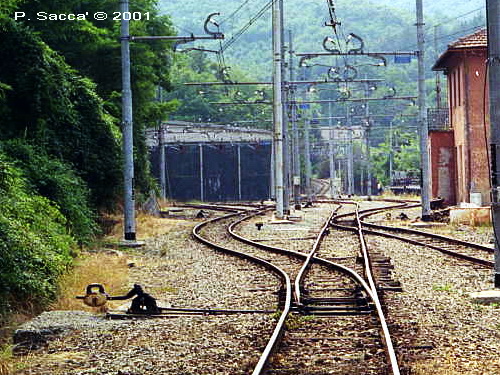

S. Pantaleo: 30.05.04 Cappuccio: 30.05.04 Sardorella: 30.05.04 Casella Dep.: ( 2001 )

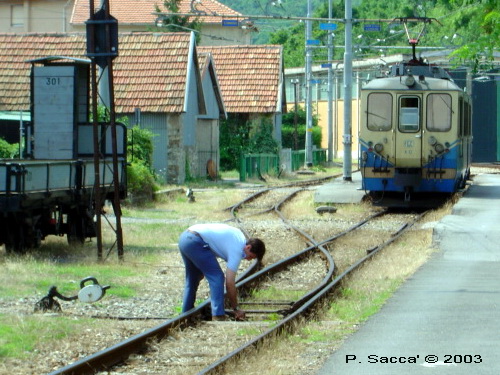

fgc_0508_a.jpg (142324 bytes) fgc_0507_a.jpg (135818 bytes) fgc_0511_a.jpg (119886 bytes) fgc_0864_a.jpg (142537 bytes)

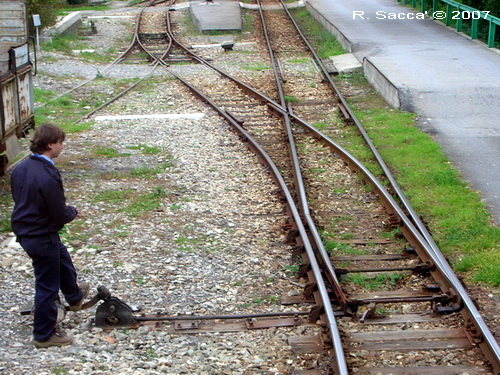

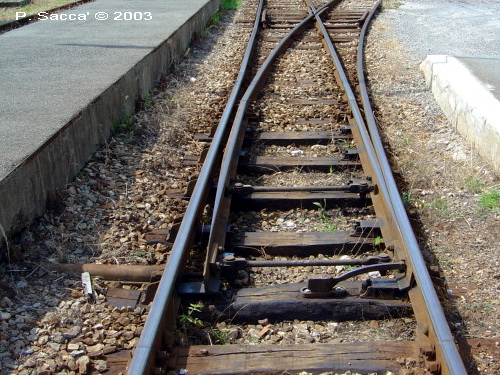

Vicomorasso: 09.07.03 Vicomorasso: 09.07.03 Vicomorasso: 09.07.03 Vicomorasso: 11.11.05

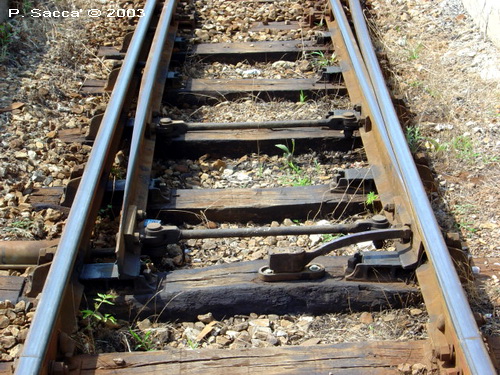

Sopra: la maggior parte degli scambi sono rimasti a comando manuale; gli scambi a comando manuale sono dotati di fermascambio con sblocco a mezzo apposita chiave.

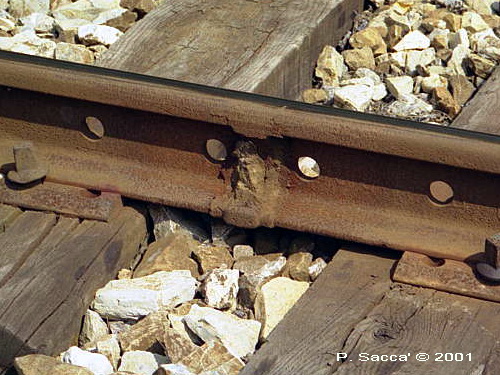

fgc_0550_a.jpg (136491 bytes) fgc_1009_a.jpg (132400 bytes) fgc_0149_a.jpg (107506 bytes) fgc_0309_a.jpg (70317 bytes)

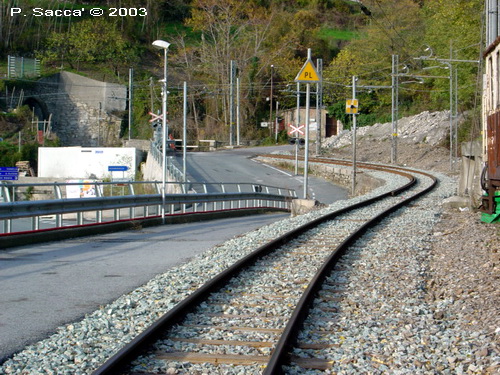

Vicomorasso: 09.11.03 Molinetti: 02.09.07 Busalletta: 28.07.01 Molinetti: 01.12.02

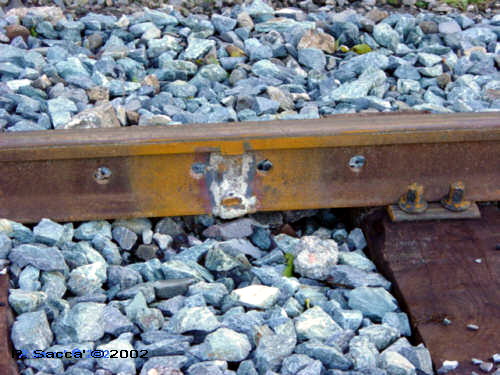

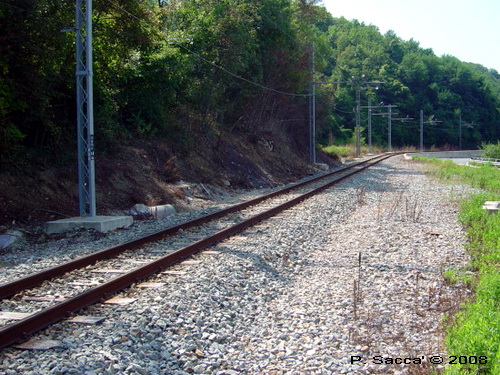

Sopra:  tratti rifatti recentemente; non sono molte le saldature alluminotermiche presenti sulla linea.

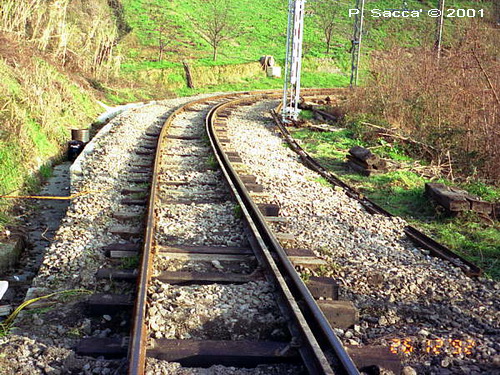

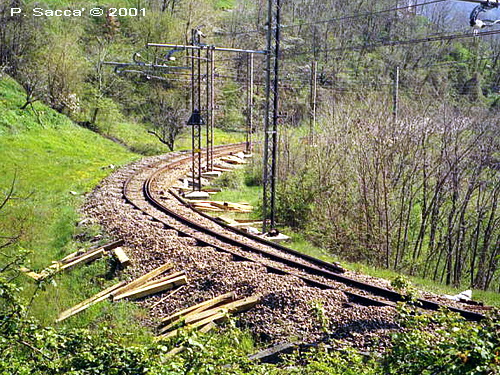

fgc_0209_a.jpg (141216 bytes) fgc_0198_a.jpg (153651 bytes) fgc_0200_a.jpg (108416 bytes) fgc_0458.jpg (53416 bytes)
29.12.92 01.04.02 01.04.02 19.03.03

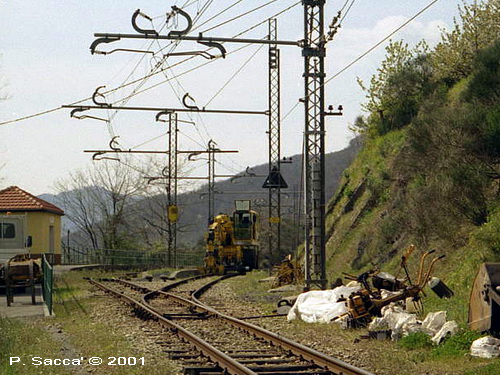

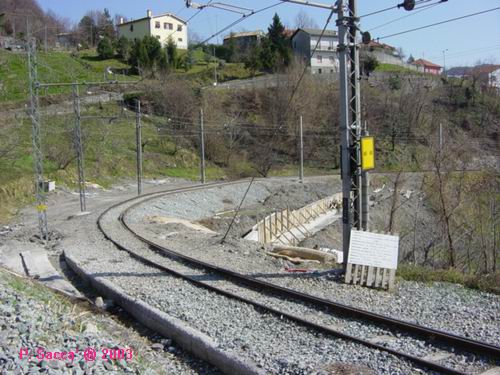

Sopra:  uno sequenza degli interventi sul curvone di S.Olcese Tullo interessato anche dall'interruzione per frana nel 2002/03.

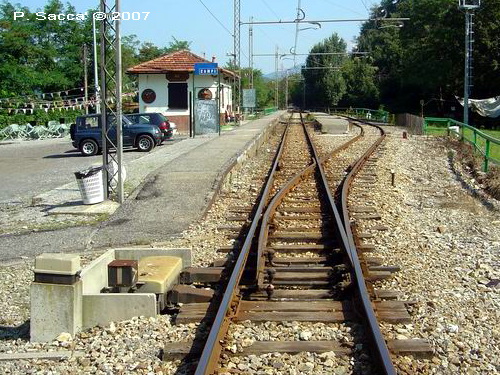

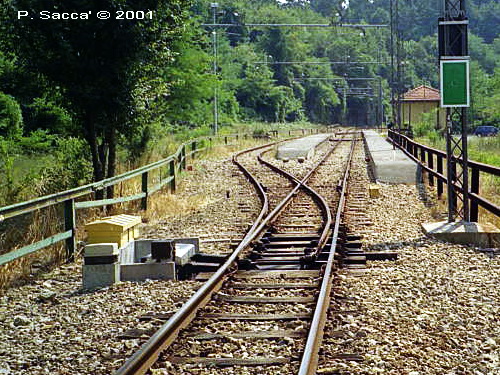

fgc_0703.jpg (122134 bytes) fgc_1109.jpg (144829 bytes) fgc_1104.jpg (133204 bytes) fgc_0148_a.jpg (143204 bytes)

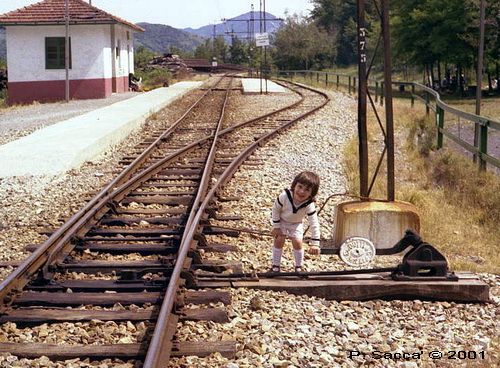

Campi: ( 1980 ) Campi: 02.09.07 Campi: 19.12.06 Campi: 28.07.01

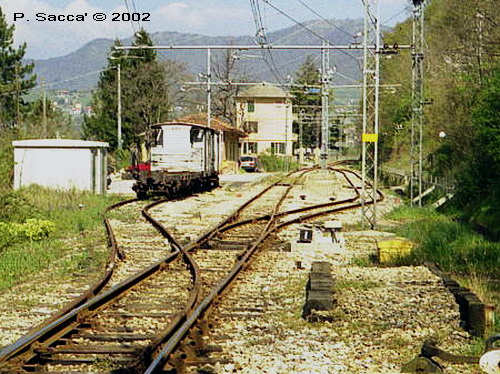

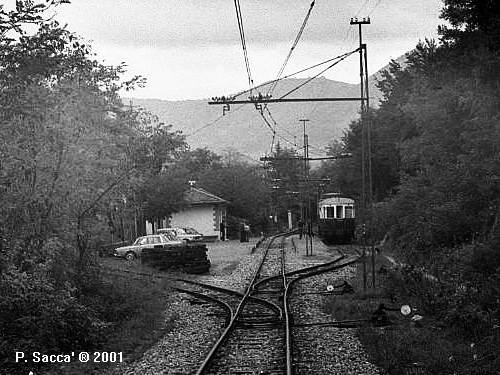

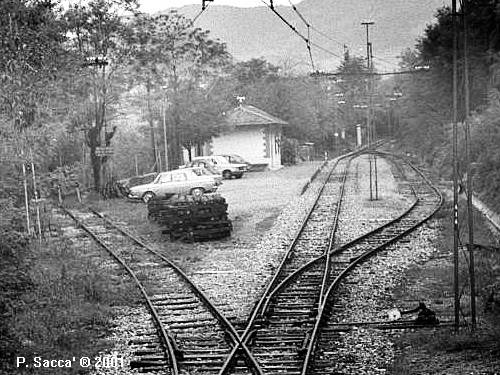

fgc_1095.jpg (43990 bytes) fgc_0195_a.jpg (138876 bytes) fgc_0228_a.jpg (53312 bytes) fgc_0195_aa.jpg (122399 bytes)

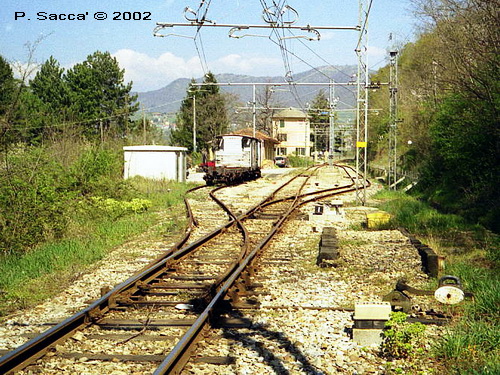

Torrazza: anni '70 Torrazza: 01.04.02 Torrazza: 02.10.76 Torrazza: 01.04.02

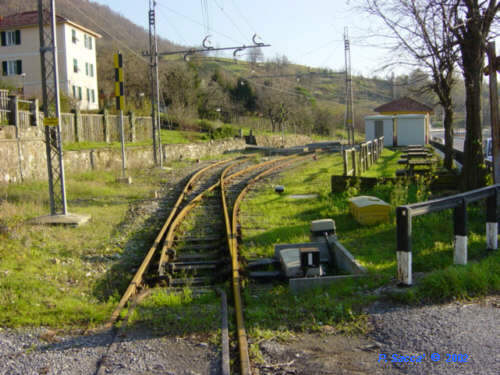

fgc_0702_a.jpg (46726 bytes) fgc_318.jpg (41199 bytes) fgc_0705_a.jpg (52138 bytes) fgc_317.jpg (42145 bytes)

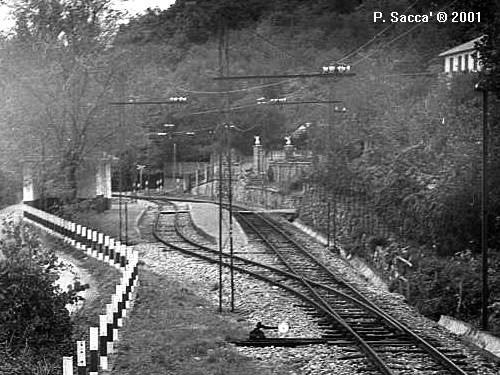

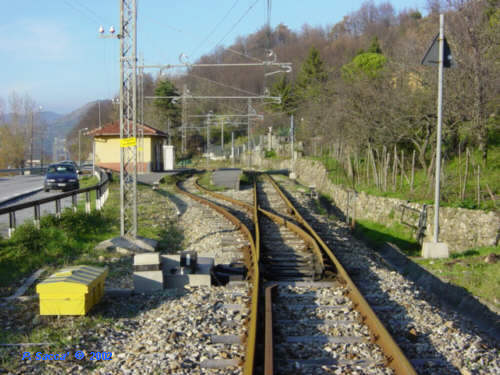

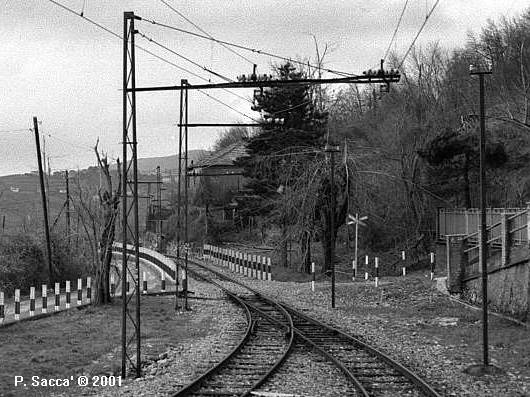

Busalletta: anni '70 Busalletta: 01.12.02 Busalletta: anni '70 Busalletta: 01.12.02

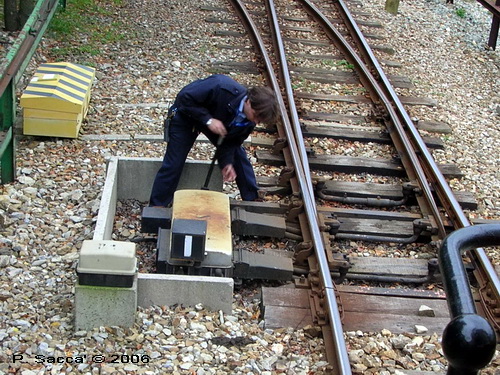

fgc_0146_a.jpg (148584 bytes) fgc_1101.jpg (71980 bytes) fgc_0866_a.jpg (149758 bytes) fgc_1110.jpg (148100 bytes)
Busalletta: 27.07.97 Busalletta: 10.11.07 Campi: 11.11.05 Campi: 11.11.05
fgc_0578_a.jpg (37441 bytes) fgc_1102.jpg (119001 bytes) fgc_1163.jpg (131108 bytes) fgc_1181.jpg (122685 bytes)

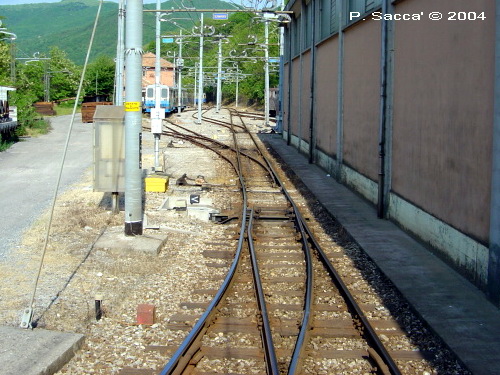

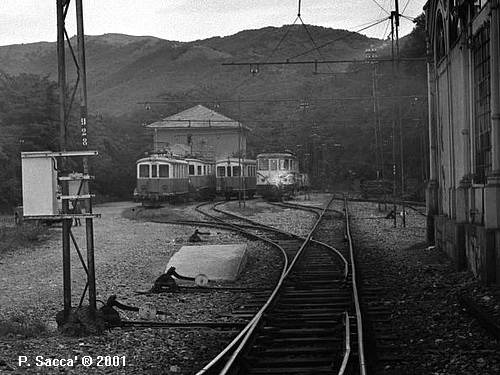

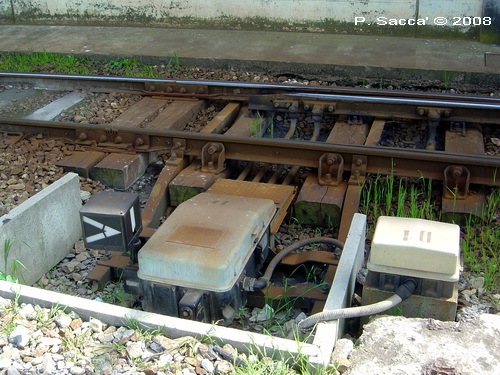

Casella Dep.: anni '70 Casella Dep.: 30.05.04 Casella Dep.: 25.04.2008 Casella Dep.: 25.04.2008

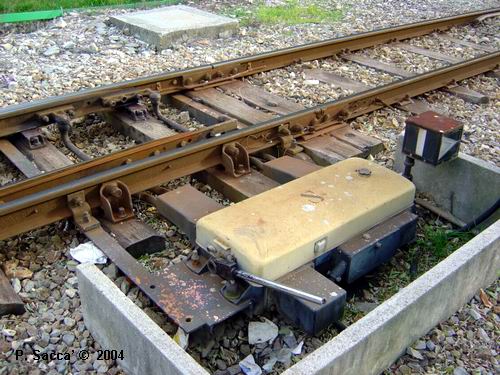

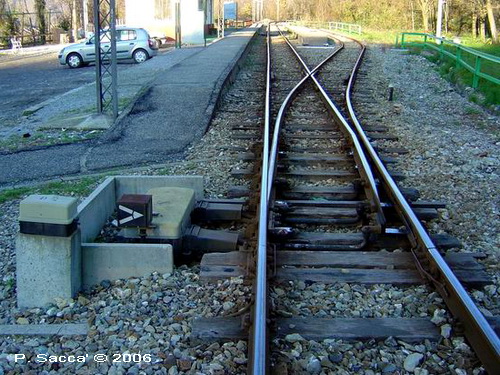

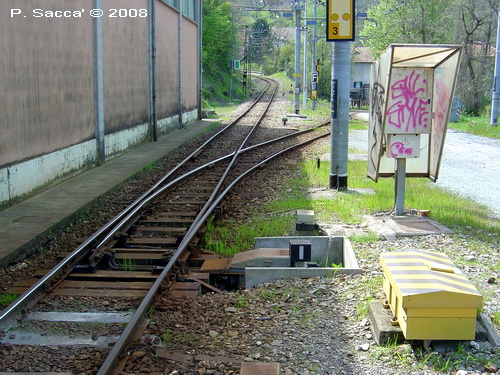

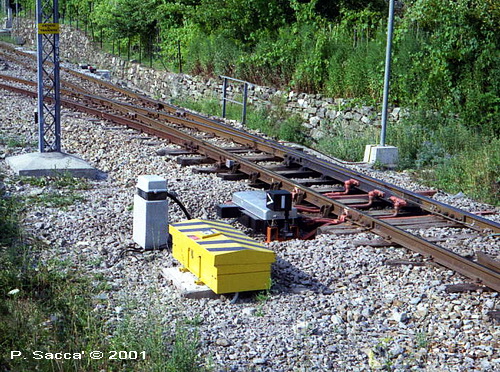

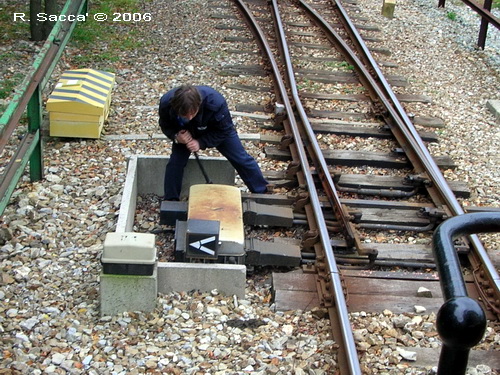

Sopra: negli anni '90 sono stati montati i comandi elettrici degli scambi in alcuni incroci ( Campi - Torrazza - Busalletta ) e al bivio di Casella Deposito ( quando non sono funzionanti si provvede con apposita leva )

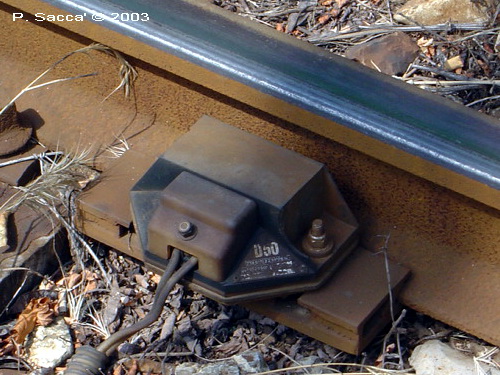

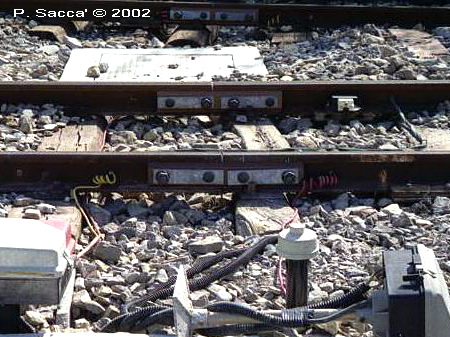

fgc_0150.jpg (131685 bytes) fgc_0411_a.jpg (91595 bytes) fgc_0505.jpg (158015 bytes) fgc_0506_a.jpg (115999 bytes)

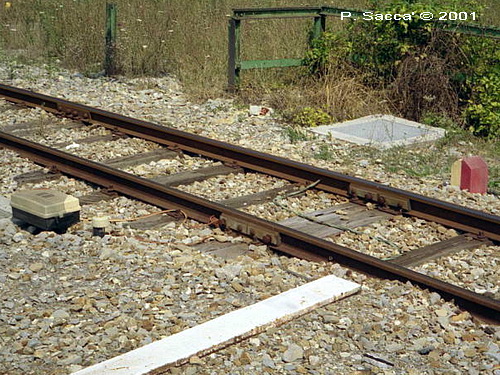

Campi: 28.07.01 Busalletta: 27.07.97 Vicomorasso: 09.07.03 Vicomorasso: 09.07.03
Casella P.: 14.06.08

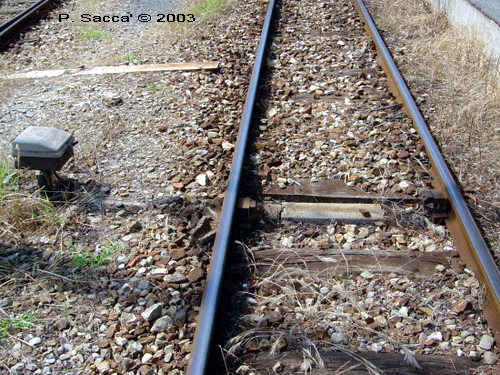

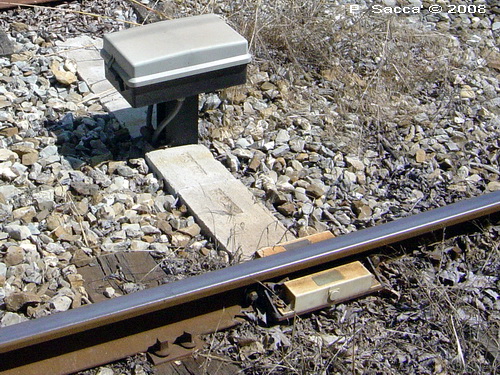

Sopra: con il montaggio dei comandi elettrici degli scambi sono stati allestiti i circuiti di binario con l'ausilio di giunti isolati e l'installazione dei segnali bassi di ingresso agli incroci e pedali di comando per i P.L. ( vedere altre sezioni ). Il sistema e': A.C.A.I - Apparato Centrale Automatico Itinerari.

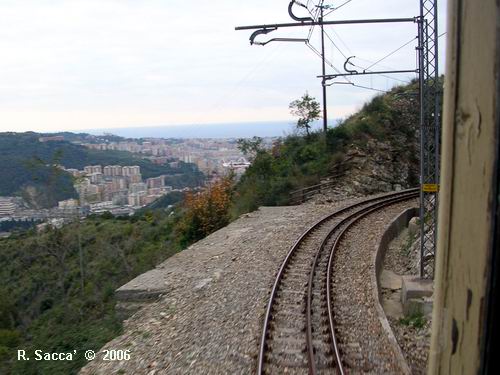

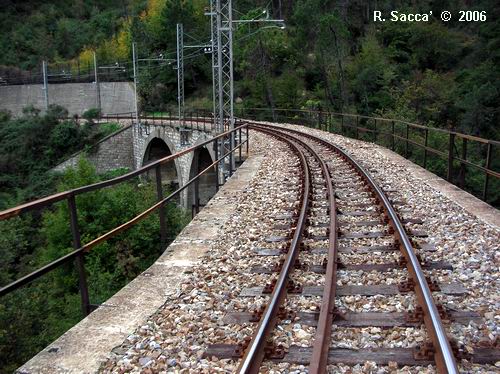

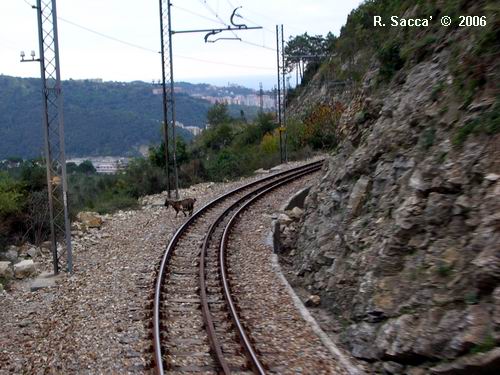

fgc_0855.jpg (61276 bytes) fgc_0856.jpg (49201 bytes) fgc_0859.jpg (63492 bytes) fgc_0860.jpg (76543 bytes)

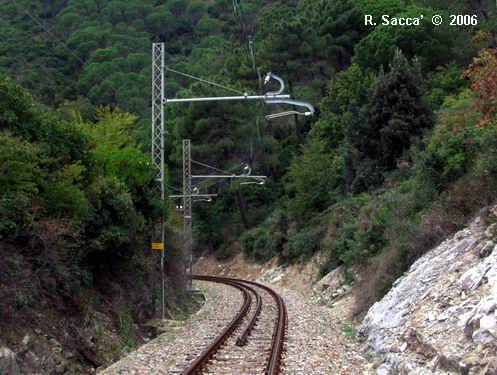

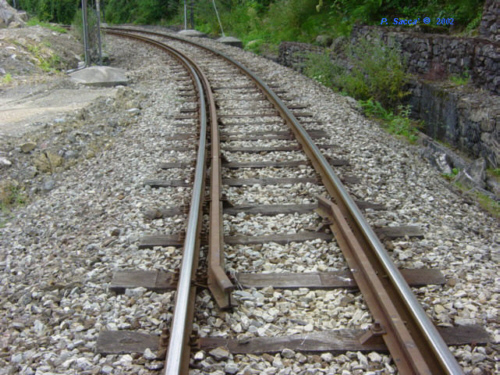

Sopra: 11.11.2006, durante i lavori di sostituzione di tratti di rotaie iniziati nel 2006 si e' iniziato il riposizionamento della controrotaia in posizione piu' centrale.
30.05.04 04.09.76 06.04.08

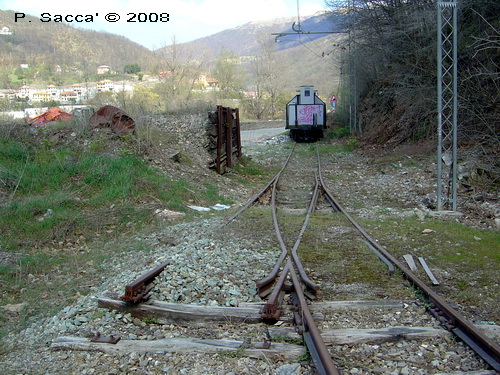

Sopra: degli scambi eliminati rimangono delle testimonianze a Niusci e Casella Deposito per il raccordo alla cava; foto dei due eliminati a Genova Manin sono visibili nella pagina della sezione.
